Tehnički savjeti · Anatomija bicikla
Interaktivna anatomija bicikla:
dijelovi MTB full suspension bicikla
Interaktivna anatomija bicikla pokazuje devet ključnih zona MTB full suspension bicikla. Kliknite na tačku na slici i saznajte šta taj dio radi i gdje o njemu ima više u našim vodičima.
Piše Marko Ristivojević, Master Bike Mechanic
Ukratko
Interaktivna anatomija bicikla je prikaz MTB full suspension bicikla sa devet zona koje se otvaraju klikom: ram, linkage, viljuška, zadnji amortizer, šticna, pogon, zadnji mjenjač, kočnica i cockpit.
Zona
9 dijelova
Format
Klik na tačku
Bicikl
Full suspension
Nivo
Početnik
Autor: Marko Ristivojević, Master Bike Mechanic · BK MTB Evolution, Istočno Sarajevo
Dio bicikla

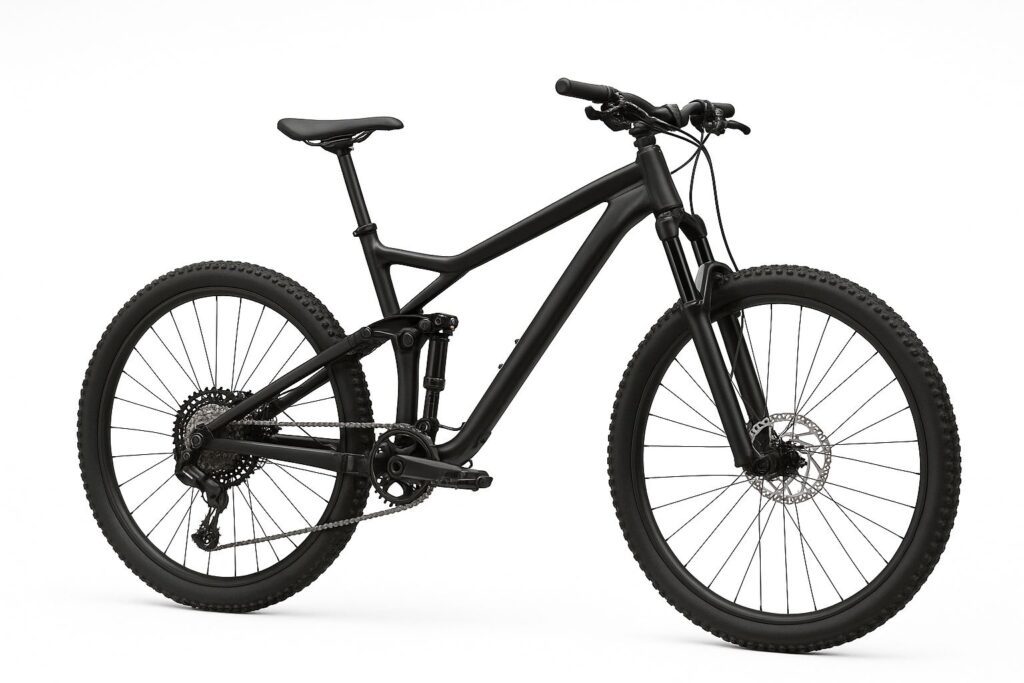

Upoznajte svoj bicikl
Kliknite na narandžastu tačku na slici ili izaberite dio sa liste ispod da saznate više o njemu.
Povezani vodičZašto znati dijelove bicikla
Kad znate kako se zove koji dio i šta radi, lakše opisujete kvar, birate rezervne dijelove i razumijete savjete mehaničara.
Tačke na slici iznad vode vas kroz isti redoslijed kao i tekst ispod: ram, suspenzija, pogon, kočnice i cockpit.
Okvir i linkage: kostur bicikla
Ram. Glavna konstrukcija bicikla. Čine ga prednji trougao i zadnji dio (swingarm) povezani pivotima, kako bi suspenzija radila.
Linkage. Sistem zglobova i poluga koji povezuje zadnji točak sa amortizerom. Njegov dizajn određuje kako bicikl reaguje na udarce i pedaliranje (kinematika).
Više o geometriji. Kako ugao i kinematika utiču na vožnju čitajte u vodiču ugao gornje cijevi i kinematika.
Suspenzija: viljuška i zadnji amortizer
Prednja viljuška. Prednji amortizer koji upija udarce na prednjem točku. Sastoji se od gornjih nogu (stanchions) koje ulaze u donje noge (lowers).
Zadnji amortizer. Ključna komponenta full-suspension bicikla. Vazdušni amortizer upija neravnine sa zadnjeg točka i daje trakciju i udobnost.
Održavanje. Donje noge viljuške traže mali servis oko svakih 50 sati vožnje, a postupak je u vodiču mali servis viljuške.
Podešavanje. Pritisak, povrat i kompresiju postavite prema vodiču MTB suspenzija i našem kalkulatoru suspenzije.
Pogon: kurbla i zadnji mjenjač
Pogon (crankset). Kurble sa pedalama i prednji zupčanik (chainring). Prenosi snagu vozača na lanac.
Zadnji mjenjač. Pomjera lanac preko zadnjih zupčanika (kasete) radi promjene brzine i održava zategnutost lanca.
Habanje. Kada mijenjati lanac i kasetu objašnjava vodič istrošenost pogonskih komponenti.
Pedale. Izbor i montaža pedala su u vodiču pedale za bicikl.
Kočnice, cockpit i šticna
Disk kočnica. Hidraulična čeljust stiska pakne na metalni rotor (disk) i daje snažno, pouzdano kočenje u svim uslovima. Podešavanje je u vodiču podešavanje kočnica.
Cockpit. Volan za upravljanje, lula koja ga drži i komande za kočnice i mjenjače.
Šticna i sjedalo. Na modernim MTB biciklima to je često dropper šticna koja se spušta pritiskom na dugme na volanu. Visinu postavite po vodiču podešavanje sjedišta.
Anatomija bicikla i održavanje po zonama
Opišite kvar po zoni. Umjesto "nešto škripi" recite "zadnji mjenjač" ili "prednja kočnica". Dijagnoza je tada brža.
Provjerite zone redom. Ram i linkage, suspenzija, pogon, kočnice, cockpit. Isti redoslijed koristimo u servisu.
Ne znate uzrok? Pokušajte dijagnostiku kvara ili rezervišite termin u servisu.
Savjet: Prije kupovine rezervnog dijela provjerite tačan naziv i standard dijela. Za pomoć pri izboru koristite vodič organizacija servisa ili nas pitajte u radionici.
Česta pitanja
Koji su glavni dijelovi MTB full suspension bicikla?
Ram sa linkageom, prednja viljuška, zadnji amortizer, pogon (kurble i zupčanik), zadnji mjenjač, disk kočnice, cockpit i šticna sa sjedalom.
Šta radi linkage na full suspension biciklu?
Povezuje zadnji točak sa amortizerom. Njegov dizajn (kinematika) određuje kako bicikl reaguje na udarce i pedaliranje.
Koja je razlika između viljuške i zadnjeg amortizera?
Viljuška upija udarce na prednjem točku, a zadnji amortizer na zadnjem. Zadnji amortizer postoji samo kod full suspension bicikala.
Kako koristiti interaktivnu anatomiju bicikla?
Kliknite na narandžastu tačku na slici ili izaberite dio sa liste ispod slike. Ispod se otvara opis dijela i link na vodič o njemu.
